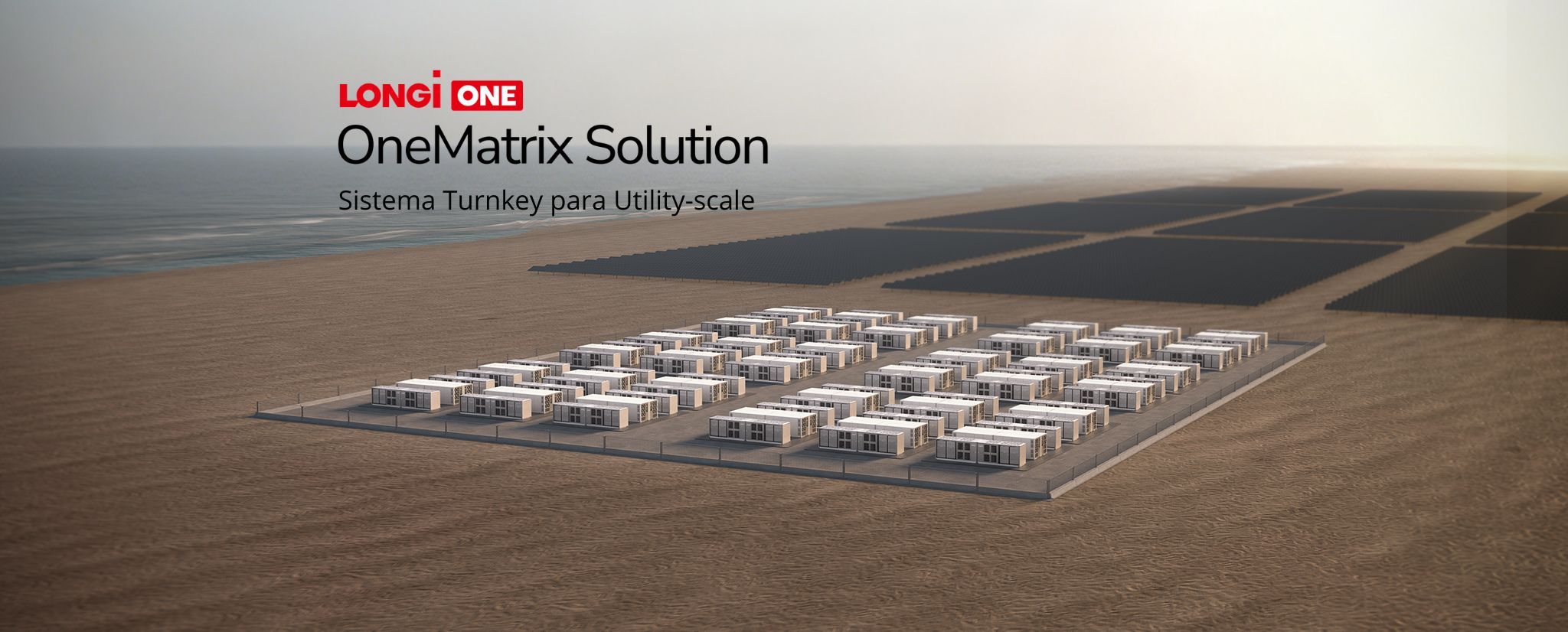

OneMatrix Solution -LONGi

P&D próprio de ponta a ponta

Par?metros Detalhados

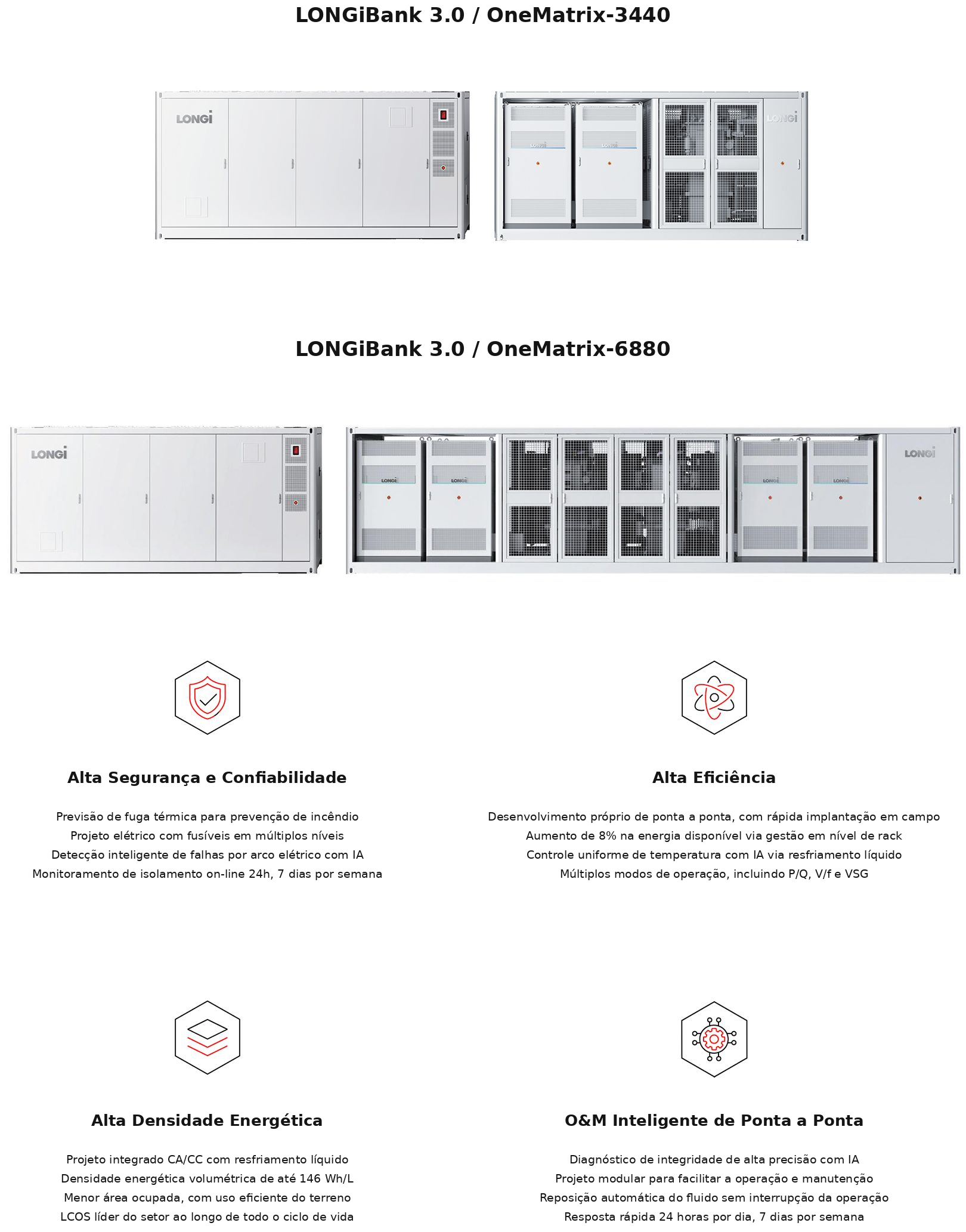

Lado CC - LONGiBank 3.0

OneMatrix Solution-3440

OneMatrix Solution-6880

Tipo de célula

LFP

Configura??o da bateria

416S8P

Capacidade nominal

6251 kWh

Tens?o nominal

1331.2 V

Faixa de tens?o CC

1164.8 ~ 1500 V

Taxa de carga e descarga

≤ 0.5P

Dimens?es (L×P×A)

6058 mm × 2438 mm × 2896 mm

Peso

≤ 47 t

Lado CC - LONGiBank 3.0:

Tipo de célula

OneMatrix Solution-3440:

LFP

OneMatrix Solution-6880:

LFP

Lado CC - LONGiBank 3.0:

Configura??o da bateria

OneMatrix Solution-3440:

416S8P

OneMatrix Solution-6880:

416S8P

Lado CC - LONGiBank 3.0:

Capacidade nominal

OneMatrix Solution-3440:

6251 kWh

OneMatrix Solution-6880:

6251 kWh

Lado CC - LONGiBank 3.0:

Tens?o nominal

OneMatrix Solution-3440:

1331.2 V

OneMatrix Solution-6880:

1331.2 V

Lado CC - LONGiBank 3.0:

Faixa de tens?o CC

OneMatrix Solution-3440:

1164.8 ~ 1500 V

OneMatrix Solution-6880:

1164.8 ~ 1500 V

Lado CC - LONGiBank 3.0:

Taxa de carga e descarga

OneMatrix Solution-3440:

≤ 0.5P

OneMatrix Solution-6880:

≤ 0.5P

Lado CC - LONGiBank 3.0:

Dimens?es (L×P×A)

OneMatrix Solution-3440:

6058 mm × 2438 mm × 2896 mm

OneMatrix Solution-6880:

6058 mm × 2438 mm × 2896 mm

Lado CC - LONGiBank 3.0:

Peso

OneMatrix Solution-3440:

≤ 47 t

OneMatrix Solution-6880:

≤ 47 t

Lado CA

OneMatrix Solution-3440

OneMatrix Solution-6880

Potência nominal de saída

215 kW × 16

215 kW × 32

Tens?o nominal

690 V (800 V)

Frequência nominal da rede

50 / 60 Hz

THDi — distor??o harm?nica total de corrente

≤ 2%

Faixa de fator de potência

> 0.99

Eficiência de pico do PCS

99.02%

Controle de temperatura

Resfriamento líquido

Lado CA:

Potência nominal de saída

OneMatrix Solution-3440:

215 kW × 16

OneMatrix Solution-6880:

215 kW × 32

Lado CA:

Tens?o nominal

OneMatrix Solution-3440:

690 V (800 V)

OneMatrix Solution-6880:

690 V (800 V)

Lado CA:

Frequência nominal da rede

OneMatrix Solution-3440:

50 / 60 Hz

OneMatrix Solution-6880:

50 / 60 Hz

Lado CA:

THDi — distor??o harm?nica total de corrente

OneMatrix Solution-3440:

≤ 2%

OneMatrix Solution-6880:

≤ 2%

Lado CA:

Faixa de fator de potência

OneMatrix Solution-3440:

> 0.99

OneMatrix Solution-6880:

> 0.99

Lado CA:

Eficiência de pico do PCS

OneMatrix Solution-3440:

99.02%

OneMatrix Solution-6880:

99.02%

Lado CA:

Controle de temperatura

OneMatrix Solution-3440:

Resfriamento líquido

OneMatrix Solution-6880:

Resfriamento líquido

Par?metros da MVS (esta??o de média tens?o)

OneMatrix Solution-3440

OneMatrix Solution-6880

Potência nominal

3440 kVA

6880 kVA

Raz?o de Tens?o do Transformador

(6~37) kV / 0.69 kV

Tipo de transformador

Oil-immersed / Dry-type

Imerso em óleo / a seco

Dimens?es (L×P×A)

6058 mm × 2438 mm × 2896 mm

12192 mm × 243 mm × 2896 mm

Peso

≤ 18

≤ 28

Grau de prote??o

IP54 (PCS IP66)

Faixa de temperatura de opera??o

-30 ~ 60°C

Faixa de umidade de opera??o

0 ~ 95% RH

Altitude máxima de opera??o

>3000 m derating

Interfaces de comunica??o

Ethernet, RS485, CAN

Protocolos de comunica??o

ModbusTCP/RTU, IEC 104, IEC 61850
